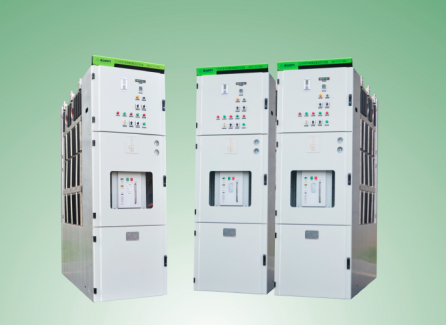

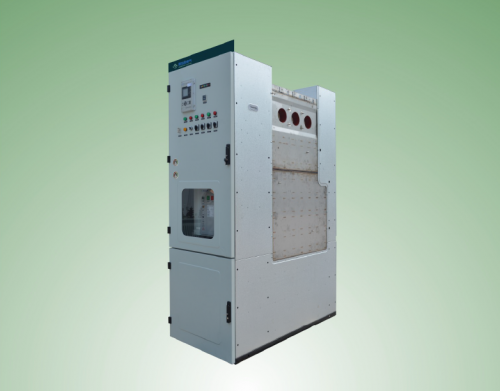

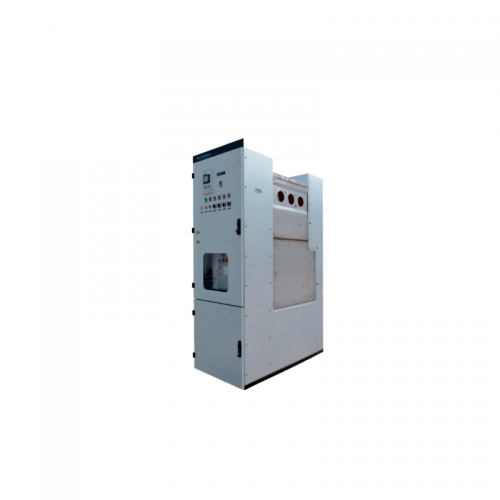

GSR6-12/24/40,5Серия экологически чистого оборудования для герметичного выключающего металла (C-GIS) независимо разработана нашей компанией и использует сухой воздух (воздух) или азот (N2) в качестве изоляционной среды.
Введение продукта
GSR6-12/24/40,5 Серии экологически чистые газопроводованные металлические переключающие оборудование (C-GIS) независимо разработано нашей компанией и использует сухой воздух (воздух) или азот (N2) в качестве изоляционной среды. Уровень технологии продукта лидирует в Китае и продвинулся в мире. Это новый поколение среднего напряжения полного комплекта распределительного оборудования, интегрирующего вакуумную дуговую технологию, технологию твердого уплотнения APG, технологию изоляции газа и технологию изоляции интерфейса. Продукт прошел формальную проверку тестов и оценку новой технологии продукта национальным агентством авторитетных испытаний, получило национальные патенты на национальные изобретения и патенты на коммунальные услуги Duoxiang и имеет независимые права интеллектуальной собственности. Продукты могут широко использоваться в различных важных системах распределения и подстанций национальной экономики, таких как сети передачи и подстанций, сети электропередачи городского энергопотребления, крупные промышленные и горнодобывающие предприятия, нефтерохимические вещества, металлургия, городские железнодорожные транзиты и другие области.
Продукт принимает модульный дизайн и может быть объединен в соответствии с различными дизайнерскими решениями. Продукт принимает систему герметизации давления, и все высоковольтные живые части основной цепи запечатаны в газовой ящике из нержавеющей стали и не подвержены влиянию окружающей среды. Он имеет характеристики надежной работы, небольшого следа и без технического обслуживания.
Технические параметры
| имя | единица | Параметры | |||
| Оцененное напряжение | кв | 12 | двадцать четыре | 40,5 | |
| Номинальная частота | Гц | 50 | 50 | 50 | |
| Рейтинг тока | А | 1250/2500/3150/4000 | 1250/2500/3150/4000 | 1250/2500 | |
| Оцененный уровень изоляции | Частота мощности выдерживает напряжение (фаза и земля) | кв | 42 | 65 | 95 |
| Напряжение частоты мощности противостоять (порт разбивки изоляции) | кв | 48 | 79 | 118 | |
| Воздействие молнии выдержало напряжение (фаза и земля) | кв | 75 | 125 | 185 | |
| Выпадающее напряжение молниеносного удара (порт разбиваемого изоляции) | кв | 85 | 145 | 215 | |
| Вспомогательная схема номинальная частота мощности выдерживает напряжение | кв | 2 | 2 | 2 | |
| Оцененный краткосрочный ток выдерживается | категория | 25/31,5/40 | |||
| Оцененная продолжительность короткого замыкания | с | 3 | 3 | 3 | |
| Оцененный пик выдержанный ток | категория | 63/80/100 | 63/80/100 | 63/80 | |
| Оцененный ток разрыва короткого замыкания | категория | 25/31,5/40 | 25/31,5/40 | 25/31,5 | |
| Номинальный ток закрытия короткого замыкания (пиковое значение) | категория | 63/80/100 | 63/80/100 | 63/80 | |
| Рейтинг кабеля и ток отключения | А | 25 | 31.5 | 50 | |
| Оценка эксплуатационная последовательность | O-0.3S-Co-3min-Co | ||||
| Изолирующий газ | Сухой воздух или азот | ||||
| Механическая жизнь | выключатель | Второй уровень | 10000 | 10000 | 10000 |
| Трехэтажный переключатель | 5000 | 5000 | 5000 | ||
| Номинальное давление сухого воздуха или азота (ABS.20 ℃) | Номинальное давление инфляции (ABS.20 ℃) | МПА | 0,14 | 0,14 | 0,14 |
| Минимальное давление инфляции (ABS.20 ℃) | 0,12 | 0,12 | 0,12 | ||
| Уровень защиты | Запечатанная коробка | оценка | IP67 | IP67 | IP67 |
| Определение корпуса | IP4X | IP4X | IP4X | ||
| Относительная скорость утечки сухого воздуха | %/Год | ≤0.1 | ≤0.1 | ≤0.1 | |
| Номинальное напряжение питания вспомогательной цепи | V. | DC48/110/220 AC220 | |||
Размер продукта
| Оцененное напряжение | Основной номинальный ток | Тип шкафа | Ширина (мм) | Глубина (мм) | Высота (мм) | ||
| 12/24 кВ | 1250а | Входящее, сегментирование, изоляция, увольнение | 600 | 1500 | 2400 | ||
| Мастер (PT) | 1000 | 1500 | 2400 | ||||
| Измерительный шкаф | Тип воздушной коробки | 600/1000 | 1500 | 2400 | |||
| Тип воздуха | 600/1000 | 1500 | 2400 | ||||
| 2500/3150/4000a | Входящее, сегментирование, изоляция, исходящая, родительская установка (PT) | 1000 | 1850 | 2400 | |||
| 40,5 кВ | 1250а | Входящее, сегментирование, изоляция, увольнение | 900 | 2200 | 2400 | ||
| Мастер (PT) | 1000 | 2200 | 2400 | ||||
| 2500а | Входящее, сегментирование, изоляция, исходящая, родительская установка (PT) | 1000 | 2200 | 2400 | |||
Функции
Принятие международных передовых концепций, производства мирового класса, средств обнаружения, лазерной сварки, лазерной резки, обнаружения утечки гелия и другого оборудования.
Основные компоненты продукта принимают полностью запечатанную конструкцию, полностью запечатанную в герметичной воздушной коробке, свариваемой пластинами из нержавеющей стали, заполненной сухим воздухом или азотом при определенном давлении в качестве изоляционной среды, а уровень защиты достигает IP67, полностью избегая воздействия климата внешней среды на шкаф Switch, и может достоверно работать в основе, безнаказанные, в гостях, в гостях, в гостях, в других условиях, в других условиях, в других условиях, в гости, в других, в других, в горе и в других условиях, в других, в других, в других, в гости и в других условиях, в других условиях, в других условиях, в других условиях, в других условиях, в других условиях, в других условиях, в других условиях, в других условиях, в гостях, в других условиях, в других условиях, в других условиях, в других условиях, в других условиях.
Продукт может достичь ручной и электрической работы, эксплуатационный механизм является зрелым и надежным и имеет полную механическую и электрическую блокировку, что может эффективно предотвратить повреждение травм и оборудования, вызванное неправильным операцией. 3. Продукт может достичь ручной и электрической работы, эксплуатационный механизм является зрелым и надежным и имеет полную механическую и электрическую блокировку, что может эффективно предотвратить повреждение травм и оборудования, вызванное неправильным операцией.
Структура конструкции продукта компактна, и объем традиционного воздушного шкафа переключателя значительно уменьшается, а площадь пола снижается на 30-70%, что улучшает использование пространства и эффективно снижает общую стоимость проекта.
Основываясь на технологии защиты и системы микропроцессоров, он интегрирует функции защиты, управления, измерения, обнаружения и связи, чтобы реализовать автоматизацию и цифровые требования в распределительных сетях и может полностью реализовать без присмотра услуг.
Среда использования продукта
Высота:≤5000 м (специальная обозначения требуется, когда оборудование работает на высоте, превышающей 1000 м)
Температура окружающей среды: Максимальная температура +50 ℃, минимальная температура -25 ℃, среднее значение 24H ≤35 ℃
Окружающая влажность: 24 ч. Средняя относительная влажность составляет ≤95%, ежемесячная относительная влажность составляет ≤90%
Электромагнитное помехи: Электромагнитная амплитуда интерференции, индуцированная во вторичной системе, составляет ≤1,6 кВ.
Установка среда: В окружающем воздухе нет взрывчатого или коррозионного газа, а в месте установки нет частой и насильственной вибрации или воздействия
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
