Полностью герметичный дизайн
Безопасно и надежно
Компактная структура
Разумный

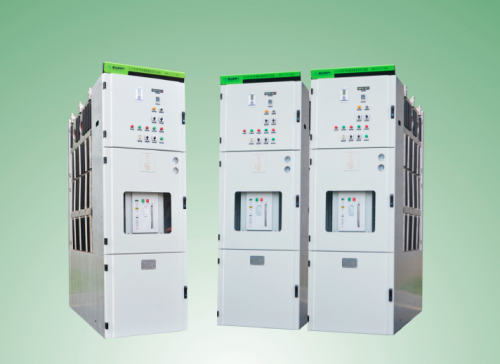

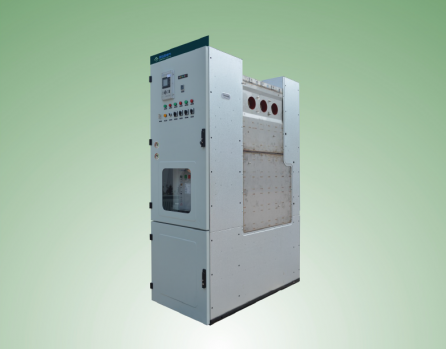

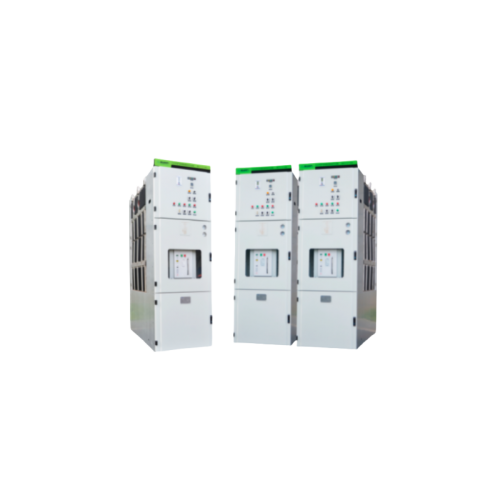

Обзор продукта
Поскольку наэлектризованные железные дороги моей страны выдвигали новые и более высокие требования к переключению оборудования, такого как миниатюризация, интеллект, без обслуживания и полные условия работы, наша компания независимо разработала высокопроизводительные и высококачественные серии GSR6-27.5 в экологически чистых газовых металлах (G-GIS), продукт использует сухой воздух (D-EAR), а также интегрированная технология, наполняющую ароматизацию, ат-технологию, ат-технологии, ат-технологии, ат-технологии, ат-технологии, ат-технологии, ат-эфир, ат-эфира, ат-технология. Технология и технология интерфейса. Продукт прошел формальную экспериментальную проверку национальных авторитетных агентств тестирования и оценку технологии новых продуктов, получила ряд национальных патентов на изобретение и патенты на коммунальные модели, а также имеет независимые права на интеллектуальную собственность. Раствор продукта в основном используется в однофазной или двойной фазе, номинальное напряжение 27,5 кВ и максимальное напряжение 31,5 кВ, такие как высокоскоростные железные дороги, посвященные пассажирские линии и другие высокоскоростные железнодорожные поля.
Продукт разработан модульным, и решения могут быть гибко объединены в соответствии с потребностями пользователей железной дороги. Продукт принимает систему герметизации давления, и все высоковольтные живые части основной цепи запечатаны в газовой ящике из нержавеющей стали и не подвержены влиянию окружающей среды. Он имеет характеристики интеллекта, надежной работы, небольшого размера и без технического обслуживания.
Технические параметры
| имя | единица | параметр | ||
| Оцененное напряжение | кв | 1*31,5 | 2*31,5 | |
| Номинальная частота | Гц | 50 | ||
| Воздействие молнии выдержало напряжение | Полюс к полюсу, разрыв выключателя цепи | кв | 200 | 200 |
| Экстремальная комната | / | 325 | ||
| Изоляция перерыва | 220 | 220 | ||
| Частота мощности основной схемы выдерживая напряжение (1 мин) | Полюс к полюсу, разрыв выключателя цепи | кв | 95 | 95 |
| Экстремальная комната | / | 140 | ||
| Изоляция перерыва | 118 | 118 | ||
| Изоляционная среда | Сухой воздух | |||
| Надувное отсечение давление с нулевым давлением 5 мин. | 1.3UR | |||
| Оцененный ток основной шины и кормушки | А | 1250, 1600, 2000, 2500 | ||
| Оценка краткосрочного выдержанного тока и продолжительности | ка/с | 31,5/4 | ||
| Оцененный пик выдержанный ток, ток закрытия выключателя заземления | категория | 80 | ||
| Внутренняя дуговая толерантность AFL | ка/с | 31,5/1 | ||
| Уровень защиты | Надувная коробка | IP65 | ||
| Переключить шкаф | IP54 | |||
| Номинальное давление инфляции (20 ℃ давление из калибра) | МПА | 0,04 | ||
| Годовой уровень утечки воздуха | % | ≤0.1 | ||
Размер продукта
| Спецификация | Рейтинг тока | Ширина (мм) | Глубина (мм) | Высота (мм) | Примечание |
| Unipole/Bipole | ≤1250a | 600 | 1900 | 2600 | Конкретная глубина шкафа разработана в соответствии с планом |
| 1250-2500A | 900 | 1900 | 2600 |
Функции
Полная конструкция уплотнения - компоненты продукта принимают полностью герметичную конструкцию, полностью запечатанную в герметичной воздушной коробке, сварной из нержавеющей стали, и в погружение определенное давление сухого воздуха (D -Air). Уровень защиты-IP67, который полностью избегает влияния климата внешней среды на шкаф Switch и может надежно работать в суровых условиях, таких как подвалы, плато, вечная мерзлота, прибрежные районы, супермаркеты и т. Д.
Интеллектуальный - на основе микропроцессорных технологий и системных технологий, он интегрирует функции защиты, управления, измерения, обнаружения и связи, чтобы реализовать требования автоматизации и оцифровки дистрибьюторской сети, а также может полностью реализовать услуги без присмотра.
Компактная структура-Конструкция продукта компактная, и объем значительно уменьшается по сравнению с традиционным воздушным промышленным шкафом, а площадь пола снижается на 30-70%, что улучшает использование пространства и эффективно снижает общую стоимость проекта.
Безопасно и надежно - продукт может достичь ручной и электрической работы, эксплуатационный механизм является зрелым и надежным и имеет полную механическую и электрическую взаимосвязь, что может эффективно предотвратить повреждение травм и оборудования, вызванное неправильным операцией.
Среда использования продукта
Высота:≤4000 м (специальная нотация требуется, когда оборудование работает на высоте, превышающей 1000 м)
Температура окружающей среды: Максимальная температура +40 ℃, минимальная температура -25 ℃, среднее значение 24H ≤35 ℃
Окружающая влажность: 24 ч. Средняя относительная влажность составляет ≤95%, ежемесячная относительная влажность составляет ≤90%
Электромагнитное помехи: Электромагнитная амплитуда интерференции, индуцированная во вторичной системе, составляет ≤1,6 кВ.
Установка среда: В окружающем воздухе нет взрывчатого или коррозионного газа, а в месте установки нет частой и насильственной вибрации или воздействия
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
