Интеллектуальный дизайн
Вакуумная дуга потушительная, экологически чистая и компактная структура
Модульный дизайн
Гибкие и богатые решения

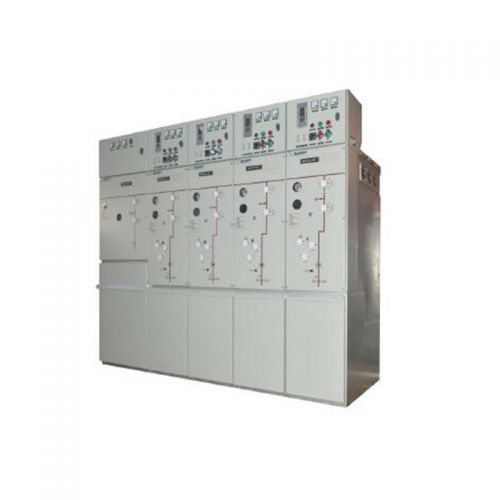

Введение продукта
Экологически чистое интеллектуальное кольцевое кольцевое кольцевое кольцевое кольцевое оборудование для экологически чистого газа-это экологическое оборудование для сети, представленное нашей компанией, представленным нашей компанией для представления передовой экологически чистой концепции интеллектуального дизайна в Германии. Эта серия продуктов использует сухой газ в качестве изоляционной среды для герметизации основного основного цепи шкафа переключения в газовой ящике, которая использует технологию расширенного робота и была обнаружена утечкой с помощью строгой масс-спектрометрии гелия. Он использует зрелую и надежную вакуумную дуговую камеру в качестве выключателя вакуумной цепи и основной элемент разрыва нагрузочного переключателя. Он использует уникально разработанный трехэтажный переключатель изоляции для обеспечения безопасной и надежной работы и обслуживания сети распределения.
Запуск серии GSR серии экологически чистых интеллектуальных полностью закрытых распределительных продуктов заключается в том, чтобы по -настоящему удовлетворить потребности клиентов, таких как государственная сеть и компания Southern Power Grid для экологически чистых шкафов с сети, и возглавит тенденцию к будущему развитию средств экологически чистых продуктов кольцевой сети.
Технические параметры
| проект | единица | данные | |
| Оцененное напряжение | кв | 12 | |
| Номинальная частота мощности выдерживает напряжение (фаза к земле, по сравнению с землей) | кв | 42 | |
| Номинальная частота мощности выдерживает напряжение (разрыв) | кв | 48 | |
| Оцененное воздействие молнии выдержало напряжение (фаза к земле, по сравнению с землей) | кв | 75 | |
| Оцененное воздействие молнии выдержало напряжение (разрыв) | кв | 85 | |
| Автобус ток оценки | А | 630,1250 | |
| Параметры выключателя цепи | Рейтинг тока | А | 630,1250 |
| Оцененный краткосрочный ток выдерживается | ка/с | 20,25/4 | |
| Оцененный ток разрыва короткого замыкания | категория | 50,63 | |
| Оцененный пик выдержанный ток | категория | 20,25 | |
| Номинальный ток закрытия короткого замыкания | категория | 50,63 | |
| Параметры трехэтатного изоляционного переключателя | Рейтинг тока | категория | 630,1250, |
| Оцененный краткосрочный ток выдерживается | ка/с | 20,25/4 | |
| Оцененный пик выдержанный ток | категория | 50,63 | |
| Загрузочный переключатель | Рейтинг тока | А | 630 |
| Оцененный краткосрочный ток выдерживается | ка/с | 20/4 | |
| Оцененный пик выдержанный ток | категория | 50 | |
| Механическая жизнь | выключатель | Второй уровень | 10000 |
| Загрузочный переключатель | Второй уровень | 10000 | |
| Изоляционный переключатель | Второй уровень | 5000 | |
| Выключатель земли | Второй уровень | 5000 | |
| Оценка цепного выключателя. Рабочая последовательность | O-0,3S-CO-180S-CO | ||
| Годовой уровень утечки | %/Год | 0,1 | |
| Давление сухого воздуха (℃) | МПА | 0,02 | |
| Минимальная функция нормальное давление воздуха (давление датчика при 20 ℃) | МПА | 0 | |
| Рейтинг давления | МПА | ≥0,09 | |
| Размеры (ширина*глубокая*высота) | мм | 420*850*2000 | |
| Уровень защиты шкафа | IP4X/2x | ||
Размер продукта
| Стандартизированные измерения государственной сетки | ширина | глубина | высокий | Высота коробки для прибора | Метод воссоединения шкафа |
| Шкаф Бубар | 460 мм | 770 мм | 1640 мм | 350 мм | Расширение боковой части/высшее расширение |
| Шкаф для переключения нагрузки | 460 мм | 770 мм | 1640 мм | 350 мм | Расширение боковой части/высшее расширение |
| Шкаф для выключателя | 460 мм | 770 мм | 1640 мм | 350 мм | Расширение боковой части/высшее расширение |
| Птшкаф | 600 мм | 770 мм | 1640 мм | 350 мм | Расширение боковой части/высшее расширение |
| Учистающий шкаф | 810 мм | 770 мм | 1640 мм | 350 мм | Расширение боковой части/высшее расширение |
| ПРИМЕЧАНИЕ. Приведенная выше схема может использоваться для изготовления общего ящика, а общий размер коробки представляет собой единый размер схемы * общий номер коробки с максимальным общим ящиком из 3 единиц. | |||||
Функции
Интеллектуальная конструкция - базовое оборудование для интеллектуальных сетей распределения, без технического обслуживания автоматических выключателей и решений для переключения нагрузки, предоставление решений для обновления и преобразования распределительных сетей
Вакуумная дуга, экологически чистая, экологически чистая и компактная конструкция - принимает защиту от воздуха, без SF6 парниковых газов, безопасных и экологически чистых. Микро -позитивное конструкция давления предотвращает войти в влажность внешней влаги во внутреннюю часть воздушной коробки.
Модульная конструкция - небольшой размер, компактная структура, безопасная и надежная сплайсинг шины, прост в эксплуатации и обслуживании. Стандартизированный и модульный конструкция шкафа, высокая эффективность производства.
Гибкие и богатые решения - комбинированные решения являются гибкими и изменчивыми, встречающими различные решения пользователей.
Среда использования продукта
Температура окружающей среды:
Максимальная температура+50 ℃
Минимальная температура -40 ℃
Влажность в помещении:
Среднесуточная относительная влажность ниже 95%
Средняя средняя относительная влажность ниже 90%
Высота установки площадью 5000 м и ниже
ПРИМЕЧАНИЕ. Если условия работы отличаются от вышеперечисленного или применяются в суровых условиях, таких как высокая высота, низкая температура, тяжелая грязь и т. Д., Пользователь должен договориться с производителем при заказе.
