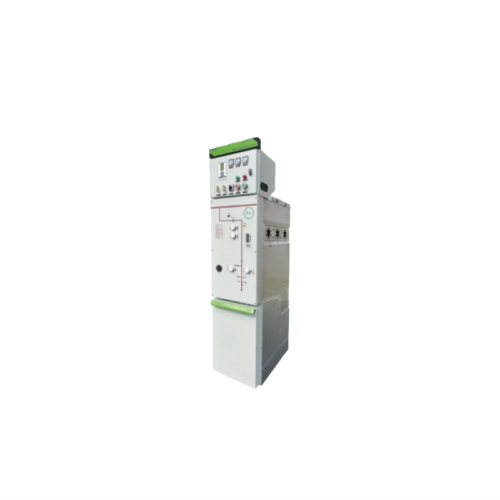

GSR8-12-630/1250 Нормальное давление.

Введение продукта

GSR8-12/630-25KA. Оборудование для герметичного выключенного переключателя воздуха с интенсивным напряжением. Оборудование для герметичного выключателя среднего напряжения, независимо разработанное нашей компанией в соответствии с требованиями стандартизированных пользовательских документов государственной сетки. Этот продукт в основном используется в трехфазной системе электроснабжения переменного тока 10 кВ 50 Гц, а также подходит для важных мест электроснабжения, таких как электростанции, жилые районы, промышленная и горнодобывающая промышленность и подстанции, достигая бесперебойного и надежного электроснабжения. Продукты принимают модульную конструкцию и могут быть органично расположены в соответствии с различными планами проектирования для достижения идеального комбинации общих типов и расширения единиц, отвечающих потребностям различных вторичных передачи и распределительных подстанций для гибкого использования компактных переключателей.

Кольцевое сетевое переключатель GSR8. Оборудование для сетевого сетевого переключателя является полностью запечатанной системой. Все основные запасные детали и оборудование для переключения герметизированы в оболочке из нержавеющей стали, не затронутыми окружающей средой, и имеют характеристики надежной работы, защиты безопасности, компактной конструкции, небольшого следа и свободного обслуживания на протяжении всей жизни.

Продукты серии GSR8 прошли национальную проверку высоковольтных электрических испытаний и стандартизированную проверку тестов и широко используются на небольших вторичных распределительных станциях, открывающих и закрывающих станциях коробки, промышленных и горнодобывающих предприятиях, аэропортах, железных дорогах, коммерческих районах, высоких зданиях, скоростях скоростей, метро, туннелях и местах с относительно хрустящими натуральными условиями.

Технические параметры

имя			единица	Ценить
Оцененное напряжение			кв	12
Номинальная частота			Гц	50
Рейтинг тока			А	630
Оцененный уровень изоляции	Короткая частота мощности противостоять напряжению	Прорывная комната	кв	48
		Пересекают друг друга	кв	42
		Относительно	кв	42
	Воздействие молнии выдержало напряжение	Прорывная комната	кв	85
		Пересекают друг друга	кв	75
		Относительно	кв	75
Оцененный краткосрочный ток выдерживается			категория	25
Оцененная продолжительность короткого замыкания			с	4
Оцененный пик выдержанный ток			категория	63
Оцененный ток разрыва короткого замыкания			категория	25
Номинальный ток закрытия короткого замыкания		Вакуумная дуга.	категория	63
Номинальный ток закрытия короткого замыкания		Выключатель земли	категория	63
Вспомогательная петля и цикл управления		Оценка напряжения DC/AC	V.	220
Вспомогательная петля и цикл управления		Частота мощности выдерживает напряжение (1 мин)	V.	2000
Механическая жизнь		выключатель	Второй уровень	10000
Механическая жизнь		Изоляция/выключатель заземления	Второй уровень	5000
Электрическая жизнь		выключатель	сорт	E2
Электрическая жизнь		Выключатель земли	сорт	E2
Уровень защиты оболочки шкафа				IP4X

Размер продукта

Стандартизированные измерения государственной сетки	Ширина (мм)	Глубина (мм)	Высота (мм)	Высота коробки прибора (мм)	Метод воссоединения шкафа
Шкаф Бубар	460	770	1640	350	Расширение боковой части/высшее расширение
Шкаф для переключения нагрузки	460	770	1640	350	Расширение боковой части/высшее расширение
Шкаф для выключателя	460	770	1640	350	Расширение боковой части/высшее расширение
ПТ -шкаф	600	770	1640	350	Расширение боковой части/высшее расширение
Учистающий шкаф	810	840	1640	350	Расширение боковой части/высшее расширение
Узел шкаф	850	770	1640	350	Расширение боковой части/высшее расширение
ПРИМЕЧАНИЕ. Приведенная выше схема может использоваться для изготовления общего ящика, а общий размер коробки представляет собой единый размер схемы * общий номер коробки с максимальным общим ящиком из 3 единиц.

Функции

Модульная конструкция, в том числе блок переключения шкафа (C), шкаф для выключателя цепи (V), блок шкафа PT Busbar и шкаф для узлов и т. Д.

Полностью изолированная и полностью запечатанная конструкция - основная живая часть и корпус выключателя закрыты в 2,0 -миллиметровой воздушной коробке из нержавеющей стали. Основная цепь подключена к внешней стороне через рукав, который соответствует стандарту DIN47636, установленным на воздушной коробке, и подключен к входу и выходу через разделяемый разъем с изолированным, полностью экранированным и полностью герметизированным отдельным разъемом. Уровень защиты воздушного ящика достигает IP67.

Гибкий дизайн расширения - продукт принимает рукава по расширению боковых расширения или верхние рукава расширения, чтобы избежать прямого контакта с живыми телами. Продукт модульный спроектирован. Порт расширения использует стандартный интерфейс, который может реализовать интеграцию нескольких изолированных носителей кольцевых сетчатых шкафов и реализовать обмен и совместимость продукта.

Высокая безопасность и надежность. Продукт имеет надежные механические и электрические цепные устройства с двойной цепью, чтобы предотвратить неправильное выработку в наибольшей степени. Оборудование имеет надежное устройство высвобождения давления и канал снятия давления, чтобы обеспечить личную безопасность, когда возникает неисправность.

Рабочий механизм - механизм выключателя схемы принимает очень надежный и простой операционный механизм пружинного типа с функцией закрытия. Хранение энергии объединяется с двойными пружинами, чтобы обеспечить сбалансированную мощность энергии и обеспечить утомляемое ослабление пружины во время долгосрочной работы хранения энергии. Механизм изоляции принимает двойную пустую работу, и между двойными рабочими валами принимается механическая функция взаимодействия, что более эффективно избегает возможности недооперации.

Интеллектуальная сетевая система кольцевой сети - серия GSR8 Series Setwork, в сочетании с системой мониторинга интеллектуального кольцевого шкафа JHK -Power, независимо разработанной нашей компанией. Система - это использование нашей компании технологии Power Internet of Things и в сочетании с онлайн -и автономными услугами для реализации концепции интеллектуального использования электроэнергии «беспилотной обязанности и беспилотной обязанности» системы распределения электроэнергии.

Среда использования продукта

1. Высота: ≤3000 м (коррекция коэффициента изоляции требуется, когда оборудование работает на высоте выше 3000 м)

2. Температура окружающей среды: локальная максимальная температура окружающей среды +55 ℃, минимальная температура -40 ℃; Температура не превышает 40 ℃ в течение 24 часов

3. Влажность окружающей среды: относительная влажность за 24 часа не превышает 95%, а ежемесячные средние влажности не превышают 90%.

4. Установка: в окружающем воздухе нет взрывного или коррозионного газа, в месте установки нет насильственной вибрации и воздействия, а уровень грязи не должен превышать уровень III в GB/T5582
