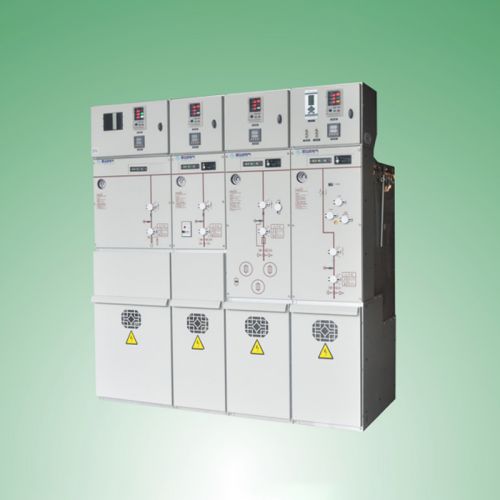

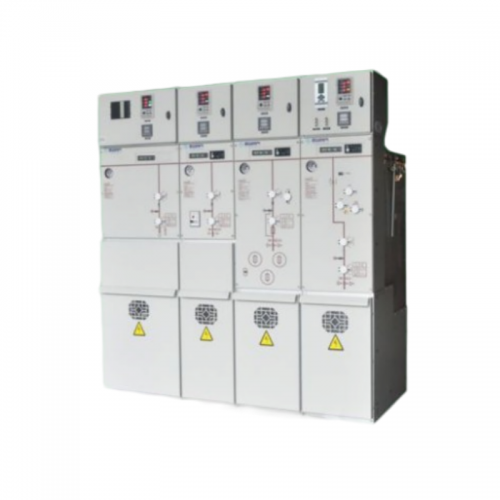

JQHWX-12/24 Ring Ring Cage-это полный набор электрических приборов, которые подходят для национальных условий моей страны и представляют собой передовый внутренний технический уровень, разработанный путем суммирования опыта переключенных филиалов, которые работали безопасно и надежно и в сочетании с технологией автоматизации дистрибционной сети.
Обзор продукта
В последние годы городская энергетическая сетка моей страны претерпела изменения земли. Большинство городов сформировались или путешествуют через большое количество силовых зон. Таким образом, новый метод питания был активно разработан благодаря преимуществам кольцевой клетки/открытия и закрытия, таких как небольшая площадь, гибкая конфигурация, надежный метод питания, короткая конструкция, установка и время ввода в эксплуатацию и низкие общие затраты на строительство.
JQHWX-12/24 Ring Ring Cage-это полный набор электрических приборов, которые подходят для национальных условий моей страны и представляют собой передовый внутренний технический уровень, разработанный путем суммирования опыта переключенных филиалов, которые работали безопасно и надежно и в сочетании с технологией автоматизации дистрибционной сети. Коробка для кольцевой клетки JQHWX-12/24 будет установлена и отладка шкафа для переключения 12 кВ, шкафа питания PT, FIDER FTU, RTU, терминала управления связи, измерения и автоматического показания метров, источника питания UPS и т. Д. В подвижную, запечатанную, устаревшую из нержавеющую сталь или не-среднюю коробку, костюмирующие мороженое, а также набор, а также наборные и наборные системы, а также набор, а также наборные и набочные системы, а также набор, а также сборка и набора, не соответствующие, не соответствуют морожено. сеть.
Технические параметры
| имя | единица | Ценить | |
| Оцененное напряжение | кв | 12/24 | |
| Номинальная частота | Гц | 50 | |
| Рейтинг тока | А | 630 | |
| 1 -минутное сопротивление частотному напряжению мощности | кв | 42/65 | |
| Устойчивость к воздействию молнии | кв | 75/125 | |
| Оцененный краткосрочный ток выдерживается | ка/с | 25/4 | |
| Оцененный пик выдержанный ток | категория | 63 | |
| Оцененный пик выдержанный ток | категория | 63 | |
| Номинальный ток закрытия короткого замыкания | категория | 25 (автоматический выключатель) | |
| Оцененный ток передачи | А | 1700 (комбинированная электрическая техника) | |
| Оцененный ток активного разрыва нагрузки | А | 630 | |
| Оцененный ток разрыва с закрытым петлей | А | 630 | |
| Механическая жизнь | выключатель | Второй уровень | 20000 |
| Загрузочный переключатель | Второй уровень | 10000 | |
| Изоляция/выключатель заземления | Второй уровень | 5000 | |
| Номинальное давление на инфляцию (давление датчика при 20 ℃) | МПА | 0,04 | |
| Относительная скорость утечки газа | % | 0,01 | |
| Уровень защиты | IP4X/IP67 | ||
Структурные особенности
Наружная коробка обладает сильной коррозионной стойкостью
На поверхности наружной коробки нет застежков для разборки, с хорошими противоугодными характеристиками, уровнем защиты IP43 и сильной защитой
Верхняя крышка предназначена как двухслойная конструкция с воздушным сандвичем, причем внешний слой имеет угол дренажа и вентиляционные отверстия; Вход воздуха расположен в нижней и стороне коробки, и предоставляется съемный пылевой фильтр; Воздушная конвекция с восходящей воздушной силой образуется внутри коробки, так что коробка имеет хорошие теплоизоляционные эффекты и эффекты вентиляции.
Коробка запечатана с уплотнением кабеля, и после его открытия у него есть ветрозащитное устройство, чтобы облегчить фиксацию двери во время работы. Дверной замок имеет дизайн дождевой структуры.
Оборудование Switch в коробке было установлено и проверено должным образом, прежде чем покинуть фабрику. После перевозки на сайт, коробку нужно поднять только в требуемое положение. Это просто установить и покрывает небольшую площадь.
Среда использования продукта
Совместите обычные условия использования оборудования и управляющего оборудования на открытом воздухе в DL/T593:
1. Максимальная температура окружающего воздуха не должна превышать 40 ℃, а средняя температура, измеренная в течение 24 часов, не должна превышать 35 ℃. Минимальная температура окружающего воздуха составляет -40 ℃, а ежедневная разница температуры составляет 15-25 тыс.
2. Учитывая влияние излучения солнечного света, интенсивность излучения составляет 1000 Вт/㎡
3. Высота не должна превышать 1000 м
4. Уровень 1 мм 1 мм не превышает 1 мм, для уровня 10 не должно превышать 10 мм, для уровня 20 не должно превышать 20 мм.
5. Скорость ветра не должна превышать 34 м/с (соответствует 700PA на цилиндрической поверхности)
6. Влияние конденсации и осадков следует учитывать
7. Вибрация или землетрясения извне переключающего оборудования и управляющего оборудования могут быть проигнорированы
Базовая диаграмма установки (для справки)
