Модульный дизайн
Полностью изолированный и полностью герметичный дизайн
Можно использовать новые экологически чистые газы
Высокая безопасность и надежность
Обзор продукта

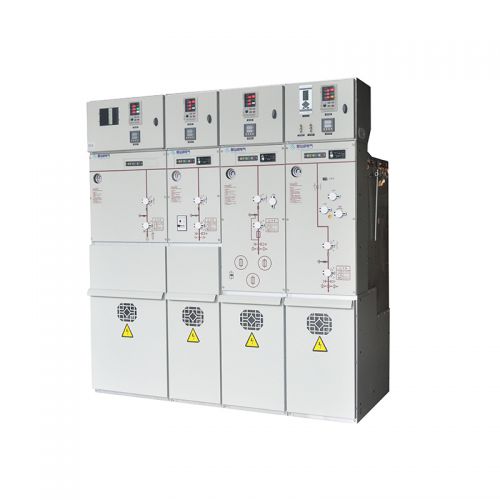

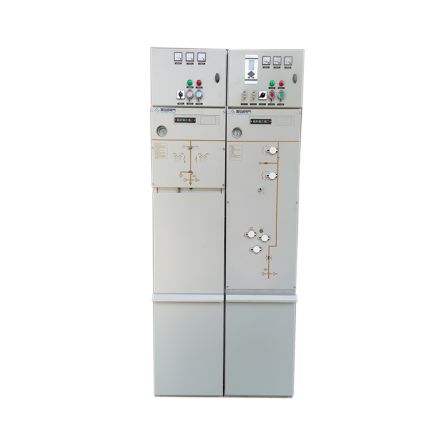

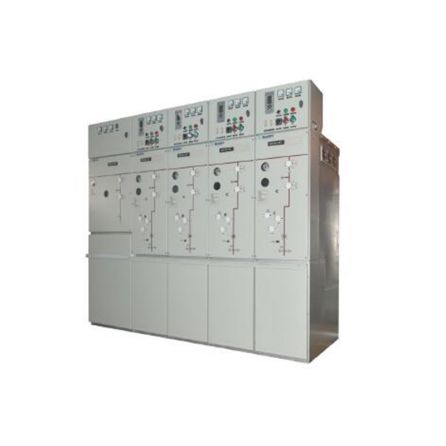

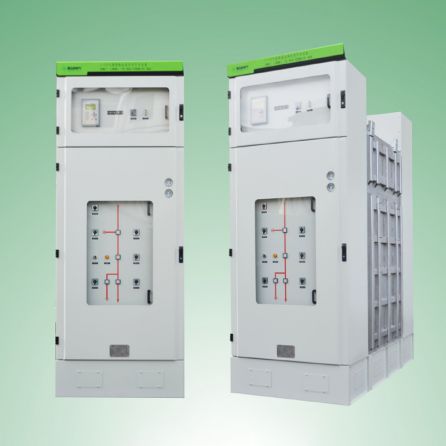

Газопроизводимый компактный кольцевой кольцевой блок JSR (основной блок газопровода кольца) представляет собой новый газопроизволимый средний напряженный распределитель, независимо от нашей компании в соответствии с требованиями стандартизированной настройки государственной сетки. Продукт принимает модульную конструкцию и может быть произвольно органично в соответствии с различными планами проектирования для достижения идеальной комбинации общих ящиков и единиц расширения, соответствующих гибкому использованию компактных распределительных устройств в различных вторичных подстанциях передачи и распределения.
Оборудование серии JSR - это полностью герметичная система, и все его живые детали и переключатели запечатаны в оболочке из нержавеющей стали и не подвержены влиянию окружающей среды. Он имеет характеристики надежной работы, гарантии безопасности, компактной конструкционной конструкции, небольшого следа, без технического обслуживания и длительного срока службы.
Продукты прошли сертификацию типового тестирования Национального высоковольтного центра электрических испытаний и широко используются на небольших вторичных распределительных станциях, открывающих и закрывающихся станциях типа коробки, в промышленных и горнодобывающих предприятиях, аэропортах, железных дорогах, коммерческих районах, высотных зданиях, скоростных автомагистралях, набранных, туннелях и местах с резкими естественными условиями.
Технические параметры
| имя | единица | Блок переключателя нагрузки (R) | Комбинированная электрическая единица (T) | Цепный автоматический блок (L) | ||
| Оцененное напряжение | кв | 12/24 | 12/24 | 12/24 | ||
| Номинальная частота | Гц | 50 | 50 | 50 | ||
| Рейтинг тока | А | 630 | 125 (в зависимости от тока предохранителя) | 630 | ||
| Оцененный уровень изоляции | 1 -минутное сопротивление частотному напряжению мощности | Обмен, лицом к земле | кв | 42/65 | 42/65 | 42/65 |
| Сломанный рот | кв | 48/79 | 48/79 | 48/79 | ||
| Управление и вспомогательные схемы | кв | 2/2 | 2/2 | 2/2 | ||
| Устойчивость к воздействию молнии | Обмен, лицом к земле | кв | 75/125 | 75/125 | 75/125 | |
| Сломанный рот | кв | 85/145 | 85/145 | 85/145 | ||
| Оцененный краткосрочный ток выдерживается | ка /с | 25/4 | - | 25/4 | ||
| Оцененный пик выдержанный ток | категория | 63 | - | 63 | ||
| Номинальный ток закрытия короткого замыкания | категория | 63 | Ограничено предохранителями высокого напряжения | 63 | ||
| Оцененный ток разрыва короткого замыкания | категория | - | Ограничено предохранителями высокого напряжения | 25/25 | ||
| Оцененный ток передачи | А | - | 1700/1400 | - | ||
| Оцененный ток активного разрыва нагрузки | А | 630 | - | - | ||
| Оцененный ток разрыва с закрытым петлей | А | 630 | - | 630 | ||
| Механическая жизнь | Средством выполнения выключателя переключателя/схемы | Второй уровень | 10000 | 10000 | 2000 | |
| Изоляция/выключатель заземления | Второй уровень | 3000 | 3000 | 3000 | ||
| Сопротивление петли | μОМ | ≤150 | - | ≤150 | ||
| Заполнить газ | SF6/C4 смешанный газ | SF6/C4 смешанный газ | SF6/C4 смешанный газ | |||
| SF6 Номинальное надувное давление (20 ℃ Индикатор) | МПА | 0,14 | 0,14 | 0,14 | ||
| C4 Смешанный газовый давление инфляции (20 ℃ Индикатор) | МПА | 0,02 | 0,02 | 0,02 | ||
| Относительный уровень утечки в году | % | 0,01 | 0,01 | 0,01 | ||
| Уровень защиты IP | Шкаф | IP4X | IP4X | IP4X | ||
| Воздушная коробка | IP67 | IP67 | IP67 | |||
Размер продукта
| Тип шкафа | Ширина (мм) | Глубина (мм) | Высота (мм) | Ящик для прибора (мм) |
| Шкаф для переключения нагрузки | 375 | 750 | 1600 | 200/350 |
| Шкаф для выключателя | 420 | 750 | 1600 | 200/350 |
| Комбинированный электрический шкаф | 420 | 750 | 1600 | 200/350 |
| ПТ -шкаф | 420/600 (в зависимости от емкости PT) | 750 | 1600 | 200/350 |
Функции
Модульная конструкция - включая блок нагрузочного переключателя (R), нагрузочный переключатель + комбинация предохранителя Электроэлектрический блок (T), блок выключателя схемы (L), измерение шкафа (M), блок PT Busbar (PT) и т. Д. Различные модули могут быть произвольно объединены, чтобы сформировать кольцевой сетевой шкаф.
Полностью изолированная и полностью запечатанная конструкция - основная живая часть (основная шина) и корпус выключателя оборудования серии JSR запечатаны в воздушной коробке из приваренной пластины из нержавеющей стали. Основная цепь подключена к внешней стороне через рукав, который соответствует стандарту DIN47636, установленным на воздушной коробке. Он может быть подключен к кабелям входа и выхода через разделяемый разъем с полностью изолированным, полностью экранированным и полностью герметизированным разделяемым разъемом. Воздушная коробка имеет уровень защиты IP67. Внутри воздушного ящика не влияет внешняя среда и имеет кратковременную функции сопротивления наводнениям и антикоагуляции.
Можно выбрать новый экологически чистый газ - C4 смешанный экологически чистый газ можно выбрать, чтобы предоставить пользователям зеленый и экологически чистый выбор при сохранении безопасности, надежности и того же размера. GWP (потенциал глобального потепления) смешанного газа C4 составляет всего 1/11 по сравнению с газом SF6. Упадок составляет более 90%. Пользователи могут выбрать более подходящий газ в соответствии с их предпочтениями: C4 смешанный газ или SF6. Поставляемые продукты также могут быть заполнены SF6, но они производятся и полностью протестированы в соответствии с смешанным газом C4, и в будущем можно легко обновляться.
Высокая безопасность и надежность - основная живая часть и корпус переключателя запечатаны в воздушной коробке из нержавеющей стали и соединены снаружи через рукав, чтобы избежать прямого контакта с живым корпусом; Оборудование имеет надежное устройство для снятия давления и канал снятия давления, обеспечивая безопасность персонального оборудования, когда возникает неисправность. Он имеет полные механические цепные устройства. Это может предотвратить неправильное выпекание в наибольшей степени.
Среда использования продукта
Высота:≤4000 м (пожалуйста, укажите, когда оборудование работает на высоте более 1000 м, чтобы давление инфляции было скорректировано во время производства)
Температура окружающей среды:Максимальная температура: +55 ℃
Минимальная температура: -40 ℃
Средняя температура в течение 24 часов не должна превышать 35 ℃
Влажность окружающей среды:Средняя относительная влажность не превышает 95% за 24 часа
Среднемесячная относительная влажность не превышает 90%
Установка среда:Окружающий воздух не имеет взрывчатых или коррозионных газов, на месте установки нет насильственной вибрации и воздействия, а уровень грязи не превышает уровня III в ГБ/T5582
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
