Введение продукта

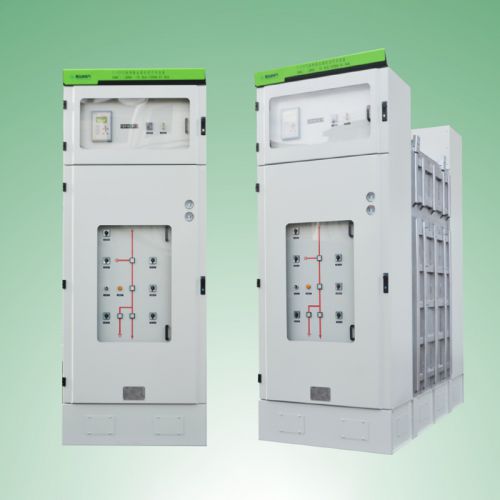

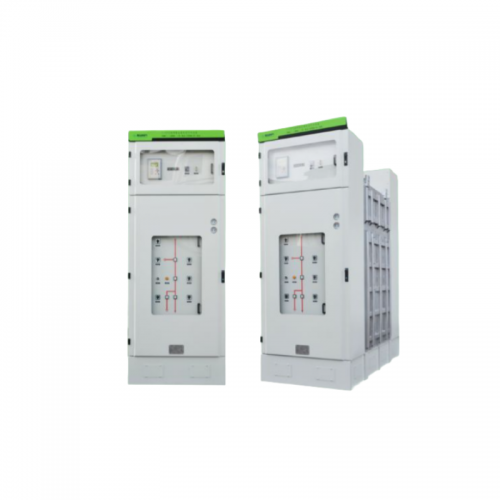

JSR6-72.5/1250-31.5ka Специальное газо изолированное металлическое оборудование (C-GIS) для оффшорной ветровой питания-это новое поколение оборудования для высоковольтного выключателя, независимо разработанного нашей компанией, заполняя нехватку внутренних дел и ведущий технический уровень. Он подходит для силовых систем с уровнем напряжения 72,5 кВ и трехфазным AC 50 Гц. Оборудование обычно устанавливается на платформе на вентиляционной башне и в основном используется для соединения между трансформатором Boost и кабелем коллектора ветряных турбин, а также для основной электрической цепи ветряной турбины.
Этот продукт представляет собой новый высоковольтный комплект комбинированных электрических приборов, интегрирующих технологию вакуумной дуги, технологию сплошной полюсы, технологию изоляции газа и технологию изоляции интерфейса. Оборудование принимает интеллектуальные блоки управления и защиты, с полным управлением, защитой и измерениями, которые могут полностью удовлетворить потребности сетевых систем сбора мощности ветра. Продукт прошел тип проверки теста Национального центра тестирования на электрическом продукте высокого напряжения и получил ряд патентов на национальные патенты на изобретение и модели коммунальных услуг с независимыми правами на интеллектуальную собственность.
Технические параметры
| имя | единица | Ценить | ||
| Оцененное напряжение | кв | 72,5 | ||
| Номинальная частота | Гц | 50 | ||
| Рейтинг тока | А | 630/1250 | ||
| Оцененный уровень изоляции | Сопротивление напряжения частоты мощности | Относительно | кв | 140 |
| Выключатель изоляции выключателя, выключатель с цепи | кв | 140+ (42) | ||
| Воздействие молнии выдержало напряжение | Относительно | кв | 325 | |
| Выключатель изоляции выключателя, выключатель с цепи | кв | 325+ (60) | ||
| Вспомогательная схема номинальная частота мощности выдерживает напряжение | кв | 2 | ||
| Оцененный краткосрочный ток выдерживается | категория | 31.5 | ||
| Оцененная продолжительность короткого замыкания | с | 4 | ||
| Оцененный пик выдержанный ток | категория | 80 | ||
| Оцененный выключатель с цепью -выключателями | категория | 31.5 | ||
| Схема с номинальным выключателем короткого тока закрытия (пиковое значение) | категория | 80 | ||
| Выключатель вакуумного выключателя | M1 E2 C2 | |||
| Содержание газовой влаги | ppm | ≤150 | ||
| Оценка эксплуатационная последовательность | O-0.3S-Co-3min-Co | |||
| Изолирующий газ | SF6 | |||
| Давление с оценкой SF6 (ABS, 20 ℃) | Оцененное инфляционное давление (ABS, 20 ℃) | МПА | 0,04 | |
| Минимальное давление инфляции (ABS, 20 ℃) | МПА | 0,02 | ||
| Уровень защиты | Надувное отделение | оценка | IP67 | |
| Определение корпуса | оценка | IP4X | ||
| Механическая жизнь | выключатель | Второй уровень | 8000 | |
| Трехэтажный переключатель | Второй уровень | 3000 | ||
| Годовой уровень относительной утечки газа | % | ≤0.1 | ||
| Номинальное напряжение питания вспомогательной цепи | V. | DC110/220 AC110 | ||
Размер продукта
| Спецификация | Рейтинг тока | Ширина (мм) | Глубина (мм) | Высота (мм) |
| 72,5 кВ | 630/1250A | 1100 | 2200 | 2600 |
Функции
1. Безопасность
● Компоненты высокого давления полностью запечатаны, и на их изоляцию не влияют морская среда.
● Полная блокировка, блокировка и надежная внутренняя дугообразимая конструкция, чтобы обеспечить безопасность операционного персонала.
● Переключатель заземления имеет быструю функцию заземления и обеспечивает быструю защиту заземления.
2. Надежность
● Основной переключатель принимает вакуумную дугу, которая обладает сильной способностью к разрыву и является безопасным и надежным.
● Микро-положительное давление Изоляция газа, инфляция на месте не требуется.
● Компоненты устойчивы к суровым средам, нагрузки IEC62271-100 (температура и влажность) и IEC60082-2-52 (влажность и солевой спрей).
3. миниатюризацию
● Модульная конструкция, предназначенная для преобразования в среду внутри башни вентилятора, компактная структура может сделать более эффективное использование пространства
● Максимальная ширина не-восстановимой (воздушная коробка) составляет менее 1100 мм, что делает его удобной для входа и выхода двери башни
4. Экономичный
● Полностью закрытый переключатель, длительный срок службы и отсутствие воздействия на окружающую среду
● меньше требований к обслуживанию, которые могут максимизировать экономию работы
● Провода с несколькими петли
● Экологически чистые материалы, которые можно переработать
5. Эффективность
● Фабрика предварительно установлена, и нет необходимости в сплайсинге шкафа на месте
● Дизайн плагина, быстрая установка без газовой работы
● Интерфейс операции является дружественным, а основной переключатель работает на той же панели на месте
Среда использования продукта
1. Используйте наружное или внутреннее использование
2. Температура окружающей среды: локальная максимальная температура окружающей среды +65 ℃, минимальная температура -40 ℃
3. Влажность окружающей среды: встречайте все влажную среду
4. Уровень антикоррозии: оффшор C4H
5. Уровень сейсмического сопротивления: AG5 (горизонтальное ускорение 0,3 г. Вертикальное ускорение 0,15 г)
6. Электромагнитное помехи: амплитуда электромагнитных помех, повторно индуцированная во вторичной системе, составляет ≤1,6 кВ.
7. Установка: в окружающем воздухе нет взрывчатого или коррозионного газа, на месте установки не существует насильственной вибрации и воздействия, а часть уровня фола превышает четвертый уровень в GB/T5582.
