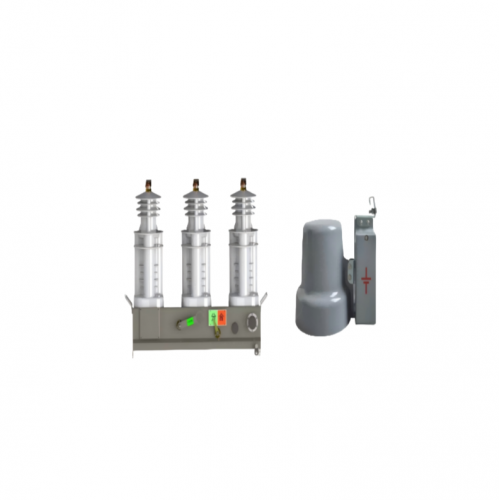

Jrhzw-12 первый и второй набор глубокого слияния магнитронных выключателей цепи

Функции

Первым и вторым набором слияния магнитронных автоматических выключателей представляет собой наружное устройство с высоким напряжением с номинальным напряжением 12 кВ и трехфазным AC 50 Гц. Он состоит из корпуса автоматического выключателя столбца, корпуса питательной клеммы (FTU), трансформатора напряжения или источника питания конденсатора, подключенных друг к другу через кабели.

Обзор продукта

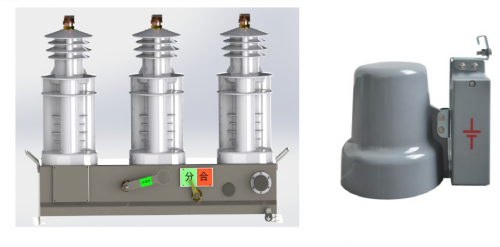

Jrhzw □ -12 Первый и второй набор слияния магнитронных автоматических выключателей-это наружное устройство высоковольтного переключения с номинальным напряжением 12 кВ и трехфазным AC 50 Гц. Он состоит из корпуса автоматического выключателя столбца, корпуса питательной клеммы (FTU), трансформатора напряжения или источника питания конденсатора, подключенных друг к другу через кабели. Выключатель схемы и FTU могут реализовать функции «централизованной автоматизации фидера и автоматизации фидера на месте». Он имеет полный набор функций сегментации, контактных и пограничных цепи, и может собирать трехфазный ток, ток нулевой последовательности, трехфазное напряжение, напряжение нулевой последовательности, активную мощность, реактивную мощность и получение электрической энергии. Он используется в основном для перерыва электроэнергии и системы электроснабжения 10 кВ и закрытия тока нагрузки и тока короткого замыкания системы питания и более подходит для мест, где требуется быстрое отключение.

Технические параметры

имя	единица	Ценить
Оцененное напряжение	кв	12
1 -минутная частота мощности выдержание	кв	42/48
Выпадающее напряжение молниеносного удара (фаза, земля/разрыв)	кв	75/85
Рейтинг тока	А	630
Номинальная частота	Гц	50
Оцененный ток разрыва короткого замыкания	категория	20
Номинальный ток закрытия короткого замыкания (пиковое значение)	категория	50
Оцененный пик выдержанный ток	категория	50
Оцененный краткосрочный ток выдерживается	категория	20
Оцененное время краткосрочной переносимости	с	4
Оцененный эксплуатационный цикл		O-0,3S-CO-180S-CO
Номинальное время разрыва тока короткого замыкания	Второй уровень	30
Механическая жизнь	Второй уровень	10000
Оцененное рабочее напряжение вспомогательной цепи	V.	DC24
Время открытия операционного механизма	РС	≤10
Пик закрытия тока	А	≤25
Открытие тока	А	≤3

Примечание. Когда высота продукта превышает 2000 м, сопротивление давлению изоляции должно быть скорректировано соответствующим образом.

Функции:

Простая структура: трехфазная структура с прямым движением, независимый постоянный магнитный механизм с одним температурным состоянием для каждой фазы
Материал постоянного магнита имеет стабильную и надежную производительность, а температура размагничивания составляет> 175 ℃
Ультра-низкое энергопотребление: мощность хранения энергии конденсатора составляет
Быстрое и стабильное действие: присущее время открытия составляет менее 10 мс, время закрытия меньше 3 мс, дискретное отклонение времени открытия и закрытия меньше 1 мс.
Долгий жизненный цикл: продолжительность жизни организации более 20 000 раз
Встроенный высокопрочный электронный датчик: имеет характеристики широкого диапазона измерений, хорошую линейность, сильную способность противоположность, высокая точность измерения, небольшой размер и высокая надежность
Может использоваться в качестве сегментации линии, контакта, филиала, демаркации пользователя и других случаев
Выключатель цепи может быть открыт и открыт электроэнергией и может быть открыт вручную, когда контроллер теряет питание.
Дополнительные интегрированные изоляционные ворота ножа

Среда использования продукта

Температура окружающего воздуха: -40 ℃ ~+70 ℃

Высота: Не более 2000 м

Место установки: Место без легковоспламеняющихся, взрывных, химически корродированных веществ и частых насильственных вибраций

Уровень грязи безопасности: Уровень IV

Давление ветра: Не более 700pa (эквивалентно 35 м/с уплотнения пластика)

Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
