Внешний автоматический выключатель на открытом воздухе
Внешний автоматический выключатель на открытом воздухе

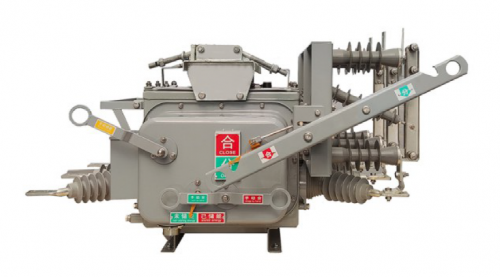

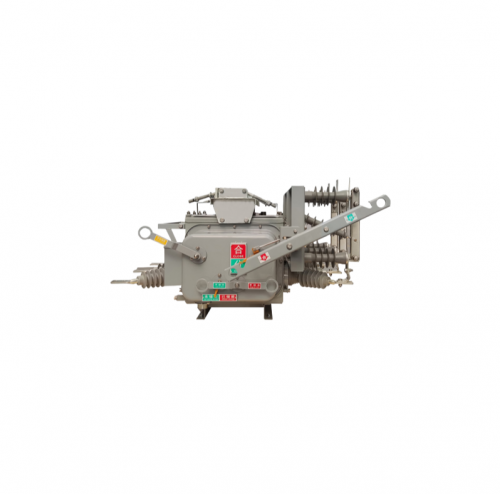

Высокий выключатель вакуумной цепи AC AC20-12 представляет собой наружное выключающее переключающее оборудование с высоким напряжением с номинальным напряжением 12/24 кВ и трехфазным AC 50 Гц. Этот автоматический выключатель представляет собой продукт без технического обслуживания, с превосходными электрическими и механическими свойствами, что делает широко широко используемый выключатель вакуумной цепи ZW20.
Обзор продукта
Высокий выключатель вакуумной цепи AC AC20-12 представляет собой наружное выключающее переключающее оборудование с высоким напряжением с номинальным напряжением 12/24 кВ и трехфазным AC 50 Гц. Этот автоматический выключатель представляет собой продукт без технического обслуживания, с превосходными электрическими и механическими свойствами, что делает широко широко используемый выключатель вакуумной цепи ZW20. В основном он используется для отключения и закрытия тока нагрузки и тока короткого замыкания системы питания 10 кВ. Он подходит для защиты и контроля в подстанциях и системах распределения электроэнергии промышленных и горнодобывающих предприятий и более подходит для мест, где часто эксплуатируется энергосистема. Этот продукт оснащен контроллером и может соответствовать требованиям системы автоматизации распределения питания.
Технические параметры
| имя | единица | Ценить |
| Оцененное напряжение | кв | 12 |
| 1 -минутная частота мощности выдержание | кв | 42/48 |
| Выпадающее напряжение молниеносного удара (фаза, земля/разрыв) | кв | 75/85 |
| Рейтинг тока | А | 630, 1250 |
| Номинальная частота | Гц | 50 |
| Оцененный ток разрыва короткого замыкания | категория | 20, 25 |
| Номинальный ток закрытия короткого замыкания (пиковое значение) | категория | 50, 63 |
| Оцененный пик выдержанный ток | категория | 50, 63 |
| Оцененный краткосрочный ток выдерживается | категория | 20, 25 |
| Оцененное время краткосрочной переносимости | с | 4 |
| Оцененный эксплуатационный цикл | O-0,3S-CO-180S-CO | |
| Номинальное время разрыва тока короткого замыкания | Второй уровень | 30 |
| Механическая жизнь | Второй уровень | 10000 |
| Оцененное рабочее напряжение вспомогательной цепи | V. | DC24 |
Примечание. Когда высота продукта превышает 2000 м, сопротивление давлению изоляции должно быть скорректировано соответствующим образом.
Функции
Надежная производительность герметизации: он имеет зрелую технологию герметичной оболочки и оценку защиты IP67. Оболочка обрабатывается процессом растяжения и формирования плесени. Легко запечатать коробку, обладает высокой герцовой и высокой механической прочностью.
Отличная производительность прерывания: 25 кА ток короткого замыкания может достигать 30 раз
Гибкий метод установки: может быть установлен на столбце или в методе установки сидячих
Он обладает без обслуживания характеристик: основная цепь, вторичные компоненты и эксплуатационный механизм автоматического выключателя запечатаны в газе SF6 (давление нулевого датчика, не влияя на внешнюю среду, стабильная и надежная производительность, а также превосходная изоляция линий безлетнего и выходного обслуживания).
Отличная изоляция: корпус входа и выходов отличается и отличается с использованием эпоксидной смолы и силиконовой резины APG, а фазовое расстояние достигает 280 м.
Дополнительные интегрированные изоляционные ворота ножа
Среда использования продукта
Температура окружающего воздуха: -40 ℃ ~+70 ℃
Высота: Не более 2000 м
Место установки: Место без легковоспламеняющихся, взрывных, химически корродированных веществ и частых насильственных вибраций
Уровень грязи безопасности:IVсорт
Давление ветра: Не более 700pa (эквивалентная скорости ветра 35 м/с)
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
