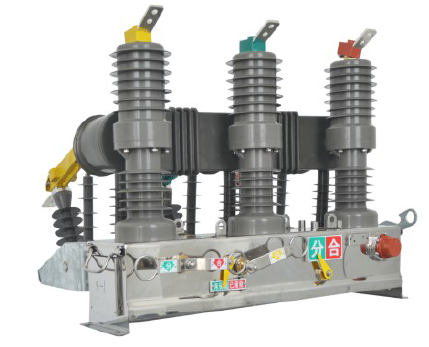

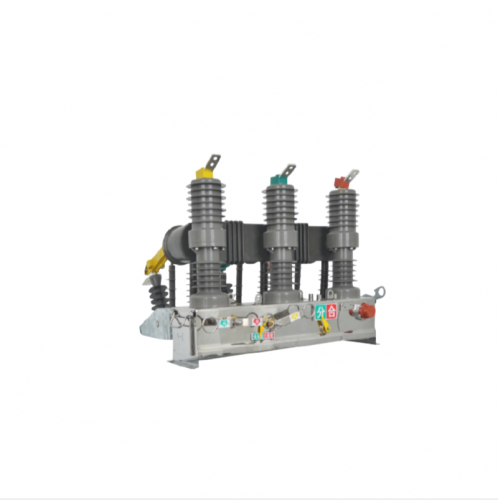

Внешний выпортный вакуумный контур переменного тока ZW32-12/24 представляет собой наружное выключающее переключающее оборудование с высоким напряжением с номинальным напряжением 12/24 кВ и трехфазным AC 50 Гц, которое в основном используется для выключения и закрытия тока нагрузки и тока короткого замыкания энергетической системы. Подходит для подстанций и энергосистемы 10/20 кВ, особенно для среда использования с серьезной грязью и местами с частыми операциями.
Обзор продукта: ZW32-12/24 Внешний высоковольтный вакуумный выключатель переменного тока-это наружное переключающее оборудование с высоким напряжением с номинальным напряжением 12/24 кВ и трехфазным AC 50 Гц, которое в основном используется для выключения и закрытия тока нагрузки и тока короткого цирка системы питания. Подходит для подстанций и энергосистемы 10/20 кВ, особенно для среда использования с серьезной грязью и местами с частыми операциями.
Технические параметры
| имя | единица | Ценить | |
| Оцененное напряжение | кв | 12 | двадцать четыре |
| 1 -минутная частота мощности выдержание | кв | 42/48 | 65/79 |
| Выпадающее напряжение молниеносного удара (фаза, земля/разрыв) | кв | 75/85 | 65/79 |
| Рейтинг тока | А | 630, 1250 | 1250 |
| Номинальная частота | Гц | 50 | 50 |
| Оцененный ток разрыва короткого замыкания | категория | 20, 25 | 25 |
| Номинальный ток закрытия короткого замыкания (пиковое значение) | категория | 50, 63 | 63 |
| Оцененный пик выдержанный ток | категория | 50, 63 | 63 |
| Оцененный краткосрочный ток выдерживается | категория | 20, 25 | 25 |
| Оцененное время краткосрочной переносимости | с | 4 | 4 |
| Оцененный эксплуатационный цикл | O-0,3S-CO-180S-CO | O-0,3S-CO-180S-CO | |
| Номинальное время разрыва тока короткого замыкания | Второй уровень | 30 | 30 |
| Механическая жизнь | Второй уровень | 10000 | 10000 |
| Оцененное рабочее напряжение вспомогательной цепи | V. | DC24 | DC24 |
Примечание. Когда высота продукта превышает 2000 м, сопротивление давлению изоляции должно быть скорректировано соответствующим образом.
Функции
Продукт принимает структуру с тремя столбцами, а камера вакуумной дуги соединена с рабочим механизмом с помощью изолированного стержня, а производительность стабильна и надежна.
Полюсная колонна отличается и формируется с использованием эпоксидной смолы и силиконовой резины APG, с хорошей антигелевой характеристикой и механической прочностью
Принять высокопроизводительный операционный механизм пружины, длительный механический срок службы, а также электрические, ручные функции хранения энергии и разделения и закрытия
В корпусе используются высококачественные тарелки из нержавеющей стали толщиной 3 мм с высокой прочностью. Сильная коррозионная стойкость
Он имеет преимущества миниатюризации, нового внешнего вида, легкого веса и легкой установки.
Может быть оснащено различными трансформаторами тока переменного отношения для измерения или измерения и защиты
Может быть оснащен интерфейсом терминала управления для автоматизации распределения питания
Среда использования продукта
Температура окружающего воздуха: -40 ℃ ~+70 ℃
Высота: Не более 2000 м
Место установки: Место без легковоспламеняющихся, взрывных, химически корродированных веществ и частых насильственных вибраций
Уровень грязи безопасности: Уровень IV
Давление ветра: Не более 700pa (эквивалентная скорости ветра 35 м/с)
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
