ZW32-12 First и Second Fusion Set из автоматических выключателей столбцов

Обзор продукта

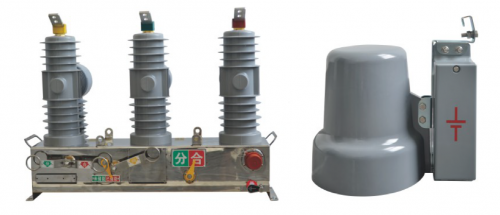

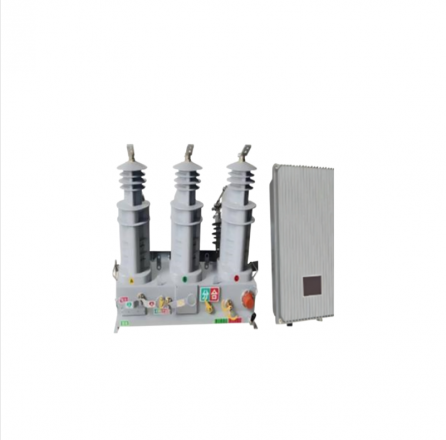

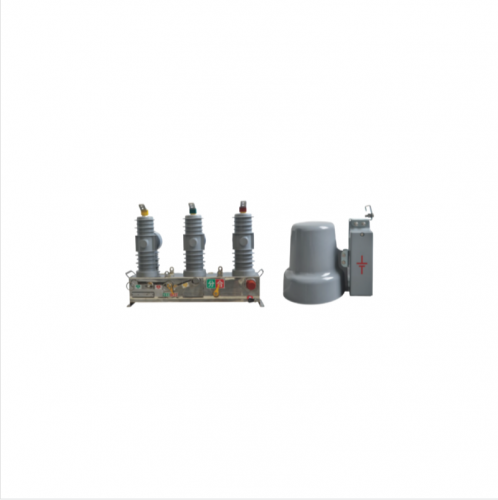

Набор первичного и вторичного слияния типов ZW32-12-это наружное переключающее оборудование с высоким напряжением с номинальным напряжением 12 кВ и трехфазным AC 50 Гц. Он состоит из корпуса автоматического выключателя, питательной клеммы (FTU) и трансформатора напряжения, подключенного кабелями. Он может реализовать функции «централизованной автоматизации фидеров и автоматизации фидеров на месте» и имеет полный набор функций сегментации, контактных и пограничных разбивателей цепи, и может собирать трехфазный ток, ток нулевой последовательности, напряжение линейного напряжения, напряжение нулевой последовательности, активную энергию, реактивную энергию и получение энергии электроэнергии. В основном он используется для отключения и закрытия тока нагрузки и тока короткого замыкания энергосистемы. Он подходит для подстанций и 10 кВ распределительных сетей энергетических систем, особенно для среда использования с серьезной грязью и местами с частыми операциями. Это также предпочтительный продукт для автоматизации городской и сельской дистрибуции.

Технические параметры

имя	единица	Ценить
Оцененное напряжение	кв	12
1 -минутная частота мощности выдержание	кв	42/48
Выпадающее напряжение молниеносного удара (фаза, земля/разрыв)	кв	75/85
Рейтинг тока	А	630
Номинальная частота	Гц	50
Оцененный ток разрыва короткого замыкания	категория	20, 25
Номинальный ток закрытия короткого замыкания (пиковое значение)	категория	50, 63
Оцененный пик выдержанный ток	категория	50, 63
Оцененный краткосрочный ток выдерживается	категория	20, 25
Оцененное время краткосрочной переносимости	с	4
Оцененный эксплуатационный цикл		O-0,3S-CO-180S-CO
Номинальное время разрыва тока короткого замыкания	Второй уровень	30
Механическая жизнь	Второй уровень	10000
Оцененное рабочее напряжение вспомогательной цепи	V.	DC24

Примечание. Когда высота продукта превышает 2000 м, сопротивление давлению изоляции должно быть скорректировано соответствующим образом.

Функции

Принять ведущий в отрасли датчик напряжения с нулевой последовательности, а также высокий ток нулевой последовательности и датчик фазового тока, который имеет характеристики широкого диапазона измерений, высокая точность измерений и высокая надежность

Может использоваться в качестве сегментации линии, контакта, филиала, демаркации пользователя и других случаев

Продукт принимает структуру с тремя столбцами, а камера вакуумной дуги соединена с рабочим механизмом с помощью изолированного стержня, а производительность стабильна и надежна.

Полюсная колонна отличается и формируется с использованием эпоксидной смолы и силиконовой резины APG, с хорошей антигелевой характеристикой и механической прочностью

Принять высокопроизводительный операционный механизм пружины, длительный механический срок службы, а также электрические, ручные функции хранения энергии и разделения и закрытия

В корпусе используются высококачественные тарелки из нержавеющей стали толщиной 3 мм с высокой прочностью. Сильная коррозионная стойкость

Он имеет преимущества миниатюризации, нового внешнего вида, легкого веса и легкой установки.

Дополнительные интегрированные изоляционные ворота ножа

Среда использования продукта

Температура окружающего воздуха: -40 ℃ ~+70 ℃

Высота: Не более 2000 м

Место установки: Место без легковоспламеняющихся, взрывных, химически корродированных веществ и частых насильственных вибраций

Уровень грязи безопасности: Уровень IV

Давление ветра: Не более 700pa (эквивалентно 35 м/с уплотнения пластика)

Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
