Внешний автоматический выключатель на открытом воздухе
Внешний автоматический выключатель на открытом воздухе

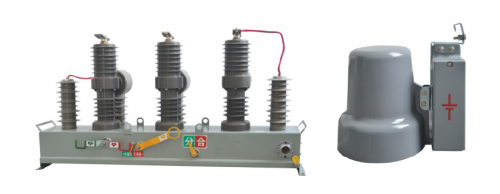

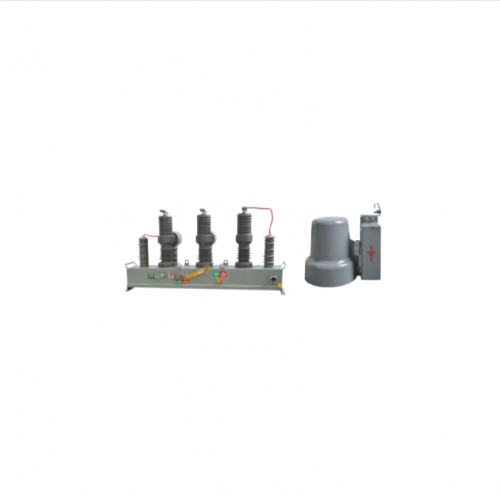

W32-12 First и Second Fusion Set of Supring Supply Suprers (внешний источник питания конденсаторов) представляет собой наружное высоковольтное переключающее устройство с номинальным напряжением 12 кВ и трехфазным AC 50 Гц. Он состоит из корпуса автоматического выключателя, питательной клеммы (FTU) и источника питания конденсаторов объединены через кабельные соединения.
Обзор продукта
ZW32-12 Первый и второй набор слияния слияния столбцов (внешние конденсаторы питаются мощностью) представляют собой наружное высоковольтное переключение оборудования с номинальным напряжением 12 кВ и трехфазной AC 50 Гц. Он состоит из основного тела колонны, клеммы фидера (FTU), а источник питания конденсатора подключается друг к другу через кабели. Выключатели схемы и FTU могут реализовать функции «централизованной автоматизации фидеров и автоматизации фидера на месте» и имеют полные наборы функций сегментированных, связующих и ограниченных автоматических выключателей. В основном он используется для отключения и закрытия тока нагрузки и тока короткого замыкания энергосистемы. Он подходит для подстанций и 10 кВ распределительных сетей энергетических систем, особенно для среда использования с серьезной грязью и местами с частыми операциями. Это также предпочтительный продукт для автоматизации городской и сельской дистрибуции.
Технические параметры
| имя | единица | Ценить |
| Оцененное напряжение | кв | 12 |
| 1 -минутная частота мощности выдержание | кв | 42/48 |
| Выпадающее напряжение молниеносного удара (фаза, земля/разрыв) | кв | 75/85 |
| Рейтинг тока | А | 630 |
| Номинальная частота | Гц | 50 |
| Оцененный ток разрыва короткого замыкания | категория | 20, 25 |
| Номинальный ток закрытия короткого замыкания (пиковое значение) | категория | 50, 63 |
| Оцененный пик выдержанный ток | категория | 50, 63 |
| Оцененный краткосрочный ток выдерживается | категория | 20, 25 |
| Оцененное время краткосрочной переносимости | с | 4 |
| Оцененный эксплуатационный цикл | O-0,3S-CO-180S-CO | |
| Номинальное время разрыва тока короткого замыкания | Второй уровень | 30 |
| Механическая жизнь | Второй уровень | 10000 |
| Оцененное рабочее напряжение вспомогательной цепи | V. | DC24 |
Примечание. Когда высота продукта превышает 2000 м, сопротивление давлению изоляции должно быть скорректировано соответствующим образом.
Функции
Встроенный высокопрочный электронный датчик: имеет характеристики широкого диапазона измерений, хорошую линейность, сильную способность противоположность, высокая точность измерения, небольшой размер и высокая надежность
Внешний конденсатор модуль извлечения мощности: решить такие проблемы, как ферромагнитный резонанс и легкий повреждение ударов молнии в электромагнитном PT
Полюсная колонна отличается и формируется с использованием эпоксидной смолы и силиконовой резины APG, с хорошей антигелевой характеристикой и механической прочностью
Может использоваться в качестве сегментации линии, контакта, филиала, демаркации пользователя и других случаев
Принять высокопроизводительный операционный механизм пружины, длительный механический срок службы, а также электрические, ручные функции хранения энергии и разделения и закрытия
Дополнительные интегрированные изоляционные ворота ножа
В корпусе используются высококачественные тарелки из нержавеющей стали толщиной 3 мм с высокой прочностью. Сильная коррозионная стойкость
Среда использования продукта
Температура окружающего воздуха: -40 ℃ ~+70 ℃
Высота: Не более 2000 м
Место установки: Место без легковоспламеняющихся, взрывных, химически корродированных веществ и частых насильственных вибраций
Уровень грязи безопасности: Уровень IV
Давление ветра: Не более 700pa (эквивалентно 35 м/с уплотнения пластика)
Примечание. Если вышеупомянутые условия использования среды превышены, свяжитесь с нами, свяжитесь с нами
