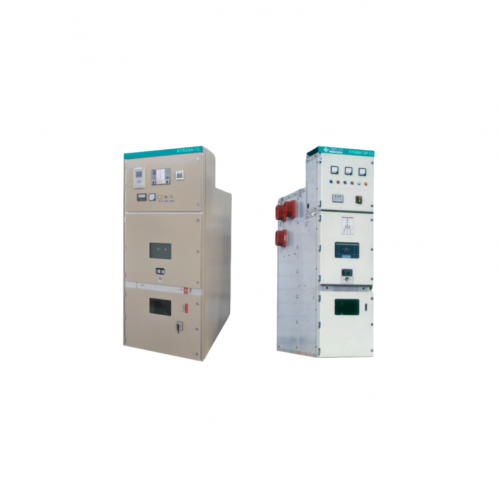

Металлическое бронированное съемное оборудование
Металлическое бронированное съемное оборудование
• Полная проверка теста
• Надежная система блокировки «Пять защиты»
• Полная система механической блокировки
• Металлическая бронированная закрытая конструкция, уровень защиты всего шкафа IP4X
• Независимый высокоположительный отсек и приборы с низким напряжением
• Продукт может быть установлен на стене и отремонтирован перед шкафом, чтобы уменьшить след.
Введение продукта
Авиационно-изощренное съемное съемное металлическое переключательное оборудование с воздушным съемным съемным переключателем-это отдельная автобусная или отдельная шина с номинальным напряжением системы 3 ~ 10 кВ с частотой 50 Гц. В основном он используется для передачи электроэнергии на электростанциях, малых и средних генераторах, распределении электроэнергии на промышленных и горнодобывающих предприятиях, а также вторичных подстанций в системах энергетической промышленности, а также трансмиссии электроэнергии и большого начала высоковольтного двигателя.
Технические параметры
| категория | единица | 25`50 к.а. | |
| Оцененное напряжение | кв | 3,6,7,2,12 | |
| Оцененный уровень изоляции | 1-минутная оценка краткосрочная частота мощности выдерживает напряжение | кв | 42 |
| Оцененное воздействие молнии выдержало напряжение (пиковое значение) | кв | 75 | |
| Номинальная частота | Гц | 50 | |
| Основной номинальный ток | А | 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000 | |
| Оценка филиала. | А | 630, 1250, 1600, 2000, 2500, 3150, 4000, 5000 | |
| Оцененный краткосрочный выдержанный ток (4S) | категория | 25, 31,5, 40,5, 50 | |
| Оцененный пик выдержанный ток | категория | 63, 80, 125, 135 | |
| Уровень защиты | Case ip4x (ip2x, когда открыта дверь комнаты для автоматического выключателя) | ||
Размер продукта
| Размеры высоты | мм | 2200 | |
| Размеры ширины | Оценка филиала тока ≤1250а | мм | 650, 800 |
| 1250a ＜ Оценка тока филиала = 2000a | мм | 800, 1000 | |
| Оценка филиала. | мм | 1000 | |
| Размеры глубины рамы | мм | 1450 | |
Функции
Безопасность - полная проверка теста; надежная «пятиполучающая» взаимосвязанная система; полная механическая блокирующая система; Металлическая бронированная закрытая дизайн; Уровень защиты шкафа IP4X; Независимый высокопоставленный компартмент и приборы с низким напряжением; Продукты могут быть установлены на стене и ремонтированы перед шкафом, чтобы уменьшить след.
Надежный-учебный процесс для заклепования бибринга алюминиевых пластин, покрытых змеем; Усовершенствованное производственное и обработка и тестирование оборудования; Строгая система управления качеством
Оптимизация - оснащена выключателем вакуумной цепи VS1 или выключателями вакуумных цепи от брендов совместного предприятия, таких как VD4, VB2. 3ae, HVX; Структура кабинета принимает собранной тип, а выключатель цепь принимает среднюю конструкцию на средней установке; Продукт может быть установлен на стене и отремонтирован перед шкафом, чтобы уменьшить след.
Инновация - полная серия цепного выключателя шасси автомобиля/механизм движения и заземляющий переключатель реализует электрическую работу; Структура очень универсальна и имеет функции линий входа кабеля (выходной), линий впускного отверстия (выходной) и левой и правой связи, и различные решения могут быть сформированы в соответствии с потребностями; Интеллектуальные компоненты могут быть настроены для достижения «самовосприятия, автономного мониторинга и автоматического раннего предупреждения».
Среда использования продукта
Температура окружающей среды: Окружающая температура воздуха не превышает 40 ℃, а среднее измерение в течение 24 часов не превышает 35 ℃; Минимальная температура окружающей среды -15 ℃ составляет -15 ℃
Окружающая влажность: Среднее значение относительной влажности, измеренное в течение 24 часов, не должно превышать 95%
Среднее значение давления водяного пара, измеренного в течение 24 часов
Среднемесячная относительная влажность не более 90%
Среднемесячное давление пара не превышает 1,8 кПа
Высота: Не более 1000 метров
интенсивность землетрясения: Не более чем уровень 8
Место установки: Окружающий воздух не существует значительно загрязнена пылью, дымом, коррозионным и/или горючим газом, паром или солевым спреем
Серьезность конденсации и эксплуатации: Согласно положениям уровня 1 в GB3906
Примечание: 1. Когда относительная влажность превышает 70%, нагреватель должен быть включен для предотвращения конденсации.
2. Производитель может предоставлять продукты для использования в областях с высотой 3000 м или ниже в соответствии с потребностями пользователей.
3. Когда условия использования среды отличаются от вышеперечисленного, пользователь должен договориться с производителем.
