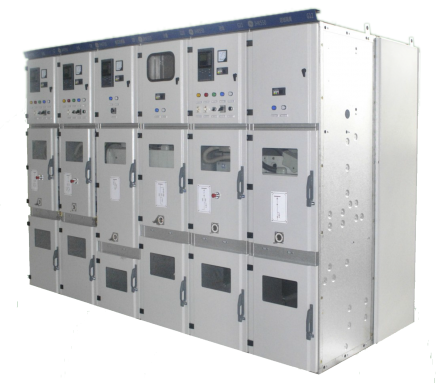

Металлическое бронированное съемное оборудование
Металлическое бронированное съемное оборудование
• Полная проверка теста
• Надежная система блокировки «Пять защиты»
• Полная система механической блокировки
• Металлическая бронированная закрытая конструкция, уровень защиты всего шкафа IP4X
• Независимый отсек для высокого давления и приборов низкого давления
• Операция закрытия двери взаимодействия
Введение продукта

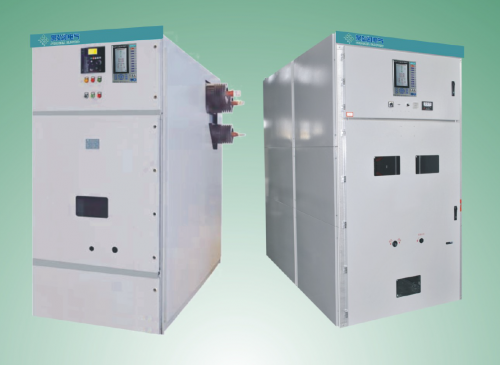

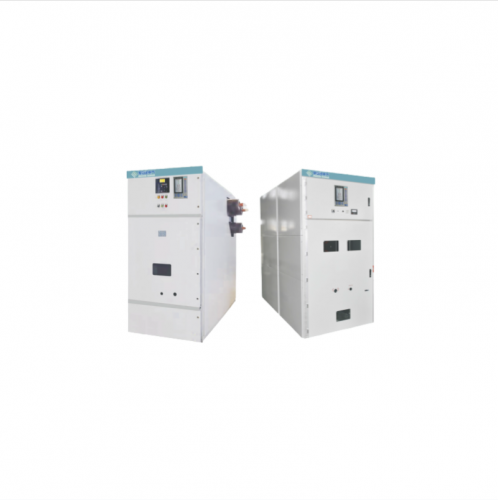

KYN61A-40,5 Авиазореновая бронированная съемная съемная металлическая запечатанная переключательная оборудование-это новый продукт, совместно разработанный нашей компанией и Xi'an High Vttage Electrical Electrical Institute. Шкаф оснащен новым полностью изолированным выключателем вакуумной цепи или серой шестигранной цепи. Кроме того, шкаф принимает собранную структуру, которая делает продукт красивым по внешнему виду, повышает точность координации между ручной работой и шкафом, может быстро организовать производство, сборку, своевременную доставку, улучшить использование площади пола, необходимой для сборки, и легко сформировать массовое производство и может достичь закрытого двери. Все нормальные операции шкафа переключения, включая открытие и закрытие автоматического выключателя, автомобиль автоматического выключателя, выдвигающийся в рабочую позицию и выходящую в положение испытания и изоляции, может быть выполнена при условиях закрытия двери высокого напряжения. Этот продукт соответствует требованиям GB3906 «3-5-километровое металлическое оборудование металла» и IEC60298 «Номинальное напряжение 1 кВ или выше 2,5 кВ или ниже приложенного металлического оборудования и оборудования для управления» и полного механического блокировки.
Технические параметры
| категория | единица | Значение параметра | ||
| Оцененное напряжение | кв | 40,5 | ||
| Рейтинг тока | А | 1250, 1600, 2000, 2500, 3150 | ||
| Оцененный ток главной шины (макс) | категория | 3150 | ||
| Номинальная частота | Гц | 50 | ||
| Динамическая тепловая стабильность основной цепи | Оцененный краткосрочный противостоящий ток (номинальное значение) | категория | 25, 31.5 | |
| Оцененная продолжительность короткого замыкания | с | 4 | ||
| Оцененный пик выдержанный ток | категория | 63, 80 | ||
| Выключатель заземления динамический теплый стабильный | Оцененный краткосрочный противостоящий ток (номинальное значение) | категория | 31.5 | |
| Оцененная продолжительность короткого замыкания | с | 4 | ||
| Оцененный пик выдержанный ток | категория | 80 | ||
| Раздвижное заземление автомобилей и шкафов | Оцененный краткосрочный противостоящий ток (номинальное значение) | категория | 27.4 | |
| Оцененная продолжительность короткого замыкания | с | 2 | ||
| Оцененный пик выдержанный ток | категория | 70 | ||
| Уровень изоляции основной цепи | Воздействие молнии выдержало напряжение (пиковое значение) | То же самое, относительно | кв | 185 |
| Изоляция перерыва | кв | 215 | ||
| Эффективное значение частоты мощности выдерживания (1 мин) | То же самое, относительно | кв | 95 | |
| Изоляция перерыва | кв | 115 | ||
| Частота мощности вспомогательной схемы выдерживая напряжение (1 мин) | кв | 2 | ||
| Оцененный ток разрыва короткого замыкания | категория | 25, 31.5 | ||
| Номинальный ток закрытия короткого замыкания | категория | 63, 80 | ||
| Операция последовательность | FEN-0.3S-Combination FEN-180S | |||
| Наземное сопротивление | μОМ | ≤1000 | ||
| Уровень защиты/интерьер | IP4X/IP2X | |||
| Динамическая и статическая нагрузка | Не | ≤13000 | ||
Размер продукта
| Размер шкафа | единица | Ширина*Глубокая*высота |
| Kyn61a-40.5 | мм | 1200*2500 (2650 3300)*2400 (3300) |
| 1400*2600*2800 |
Функции
Безопасность - полная проверка теста; надежная «пятиполучающая» взаимосвязанная система; полная механическая блокирующая система; Металлическая бронированная закрытая конструкция, полный уровень защиты шкафа IP4X; Независимый высоковольтный отсек и приборы низкого напряжения; Закрытая дверью взаимодействие для достижения закрытых дверей
Надежный-учебный процесс для заклепования бибринга алюминиевых пластин, покрытых змеем; Усовершенствованное производственное и обработка и тестирование оборудования; Строгая система управления качеством
Оптимизация-оснащен сплошным выключателем вакуумной цепи полюсного типа; Структура шкафа принимает собранной тип, а выключатель цепь принимает напольную конструкцию ручной работы.
Инновация - полная серия цепного выключателя шасси автомобиля/механизм движения и заземляющий переключатель реализует электрическую работу; Структура очень универсальна и имеет функции линий входа кабеля (выходной), линий впускного отверстия (выходной) и левой и правой связи, и различные решения могут быть составлены в соответствии с потребностями; Интеллектуальные компоненты могут быть настроены для достижения «самовосприятия, автономного мониторинга и автоматического раннего предупреждения».
Среда использования продукта
Температура окружающей среды: Окружающая температура воздуха не превышает 40 ℃, а среднее измерение в течение 24 часов не превышает 35 ℃; Минимальная температура окружающей среды -15 ℃ составляет -15 ℃
Окружающая влажность: Среднее значение относительной влажности, измеренное в течение 24 часов, не должно превышать 95%
Среднее значение давления водяного пара, измеренного в течение 24 часов
Среднемесячная относительная влажность не более 90%
Среднемесячное давление водяного пара не превышает 1,8 кПа
Высота: Не более 1000 метров
интенсивность землетрясения: Не более чем уровень 8
Место установки: Окружающий воздух не существует значительно загрязнена пылью, дымом, коррозионным и/или горючим газом, паром или солевым спреем
Серьезность конденсации и эксплуатации: Согласно положениям уровня 1 в GB3906
Примечание: 1. Когда относительная влажность превышает 70%, нагреватель должен быть включен для предотвращения конденсации.
2. Когда условия использования среды отличаются от вышеперечисленного, пользователь должен договориться с производителем, чтобы решить проблему.
